W wielu zakładach produkcyjnych główne operacje technologiczne są już zautomatyzowane, ale pomiędzy nimi nadal pozostaje wiele czynności ręcznych. Odbiór detali, ich orientowanie, znakowanie, kontrola, etykietowanie, pakowanie i odkładanie do magazynu często wymagają stałej obecności operatora. To właśnie w tych miejscach powstają wąskie gardła, rosną koszty pracy i zwiększa się ryzyko błędów. Przykładem kompleksowego podejścia do tego problemu jest zautomatyzowana linia odbioru i obróbki komponentów po myjce wysokociśnieniowej. Rozwiązanie opracowane przez MADevice integruje kilka etapów procesu w jeden spójny ciąg technologiczny – od wyjścia detalu z myjki aż po jego kontrolę, oznakowanie, zapakowanie i przekazanie do systemu magazynowego.
- Dlaczego warto automatyzować proces po myciu przemysłowym?
- Jeden system zamiast wielu oddzielnych operacji
- System transportowy i kontrolowany przepływ detali
- Robot przemysłowy jako elastyczny manipulator
- Automatyczne znakowanie i pełna identyfikowalność
- Kontrola jakości 100% w czasie rzeczywistym
- Etykietowanie, pakowanie i magazynowanie
- Najważniejsze korzyści biznesowe
- Dlaczego warto wybrać rozwiązanie dedykowane?
- Automatyzacja od myjki do magazynu
Artykuł sponsorowany
Dlaczego warto automatyzować proces po myciu przemysłowym?
Mycie wysokociśnieniowe usuwa z komponentów oleje technologiczne, pozostałości środków smarnych oraz inne zanieczyszczenia powstałe podczas tłoczenia, obróbki lub montażu. Sam proces mycia może być w pełni automatyczny, jednak jego zakończenie często nadal wymaga pracy manualnej.
Operator odbiera komponenty z myjki, kontroluje ich położenie, rozdziela je, przenosi na kolejne stanowisko, wykonuje oznaczenie, sprawdza jakość i przygotowuje opakowanie. Przy dużych wolumenach nawet niewielkie opóźnienie może spowodować spiętrzenie detali lub zatrzymanie wcześniejszego procesu.
Automatyzacja pozwala wyeliminować tę zależność. Komponent po opuszczeniu myjki trafia bezpośrednio do systemu transportowego, który przekazuje go do kolejnych modułów. Cały przepływ odbywa się według ustalonego cyklu, bez ręcznego przenoszenia detali pomiędzy stanowiskami.
Jeden system zamiast wielu oddzielnych operacji
Największą korzyść przynosi nie automatyzacja jednej czynności, ale połączenie całego procesu. W opisywanym projekcie linia obejmuje:
- odbiór detali z myjki wysokociśnieniowej,
- transport rolkowy i taśmowy,
- robotyczną manipulację komponentami,
- precyzyjne pozycjonowanie,
- grawerowanie lub znakowanie,
- kontrolę wizyjną 100%,
- automatyczne etykietowanie,
- pakowanie,
- magazynowanie w systemie wind.
Każdy moduł realizuje własne zadanie, ale wszystkie urządzenia współpracują w ramach jednego systemu sterowania. Dzięki temu linia utrzymuje stabilny takt, reaguje na zmiany statusu poszczególnych stanowisk i zarządza przepływem komponentów bez konieczności stałej ingerencji operatora.
Takie podejście jest szczególnie istotne w tłoczniach metalu i zakładach produkujących komponenty seryjne. Pojedyncza szybka maszyna nie zapewni wysokiej wydajności, jeżeli kolejne operacje będą realizowane ręcznie lub w sposób nieskoordynowany.

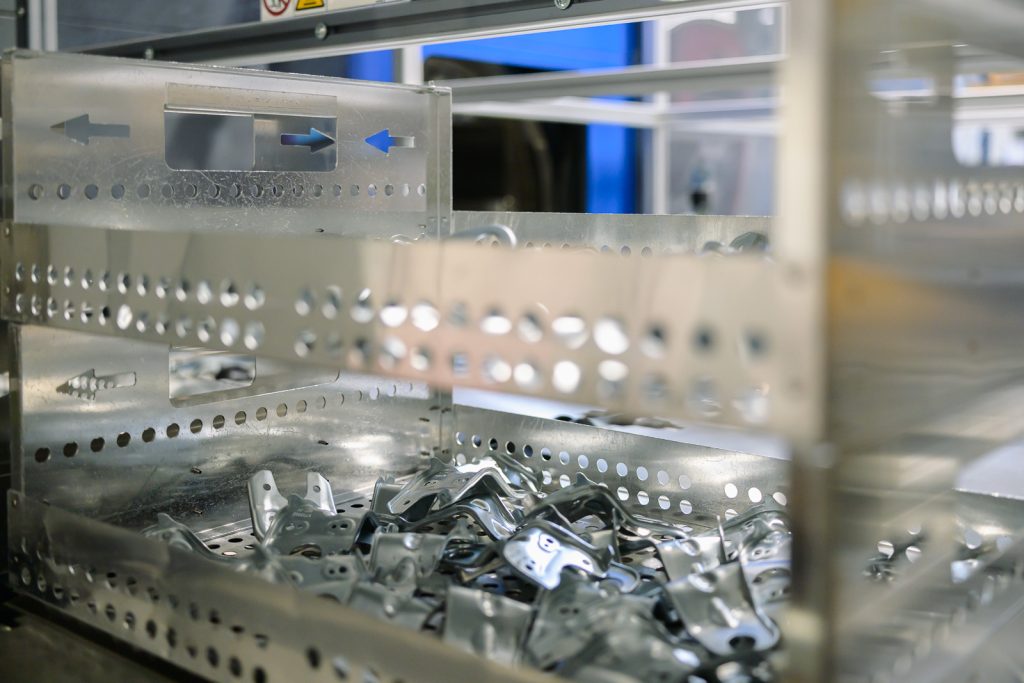

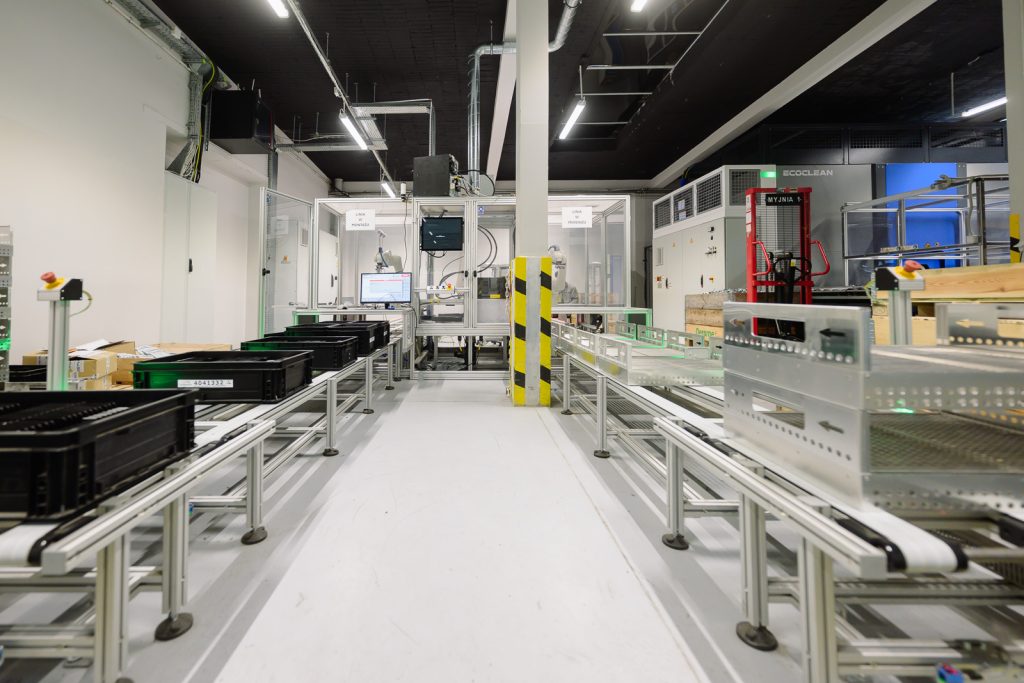

System transportowy i kontrolowany przepływ detali
Przenośniki rolkowe i taśmowe pełnią funkcję kręgosłupa całej instalacji. Ich zadaniem nie jest wyłącznie przemieszczanie komponentów. Muszą również zapewniać właściwą orientację, bezpieczne prowadzenie, buforowanie i płynne przekazywanie detali pomiędzy stacjami.
Po procesie mycia komponenty mogą mieć wymagającą powierzchnię, dlatego sposób transportu powinien ograniczać ryzyko zarysowania, ponownego zabrudzenia lub niekontrolowanej zmiany pozycji. Czujniki rozmieszczone na linii potwierdzają obecność detalu i przekazują informacje do systemu sterowania.

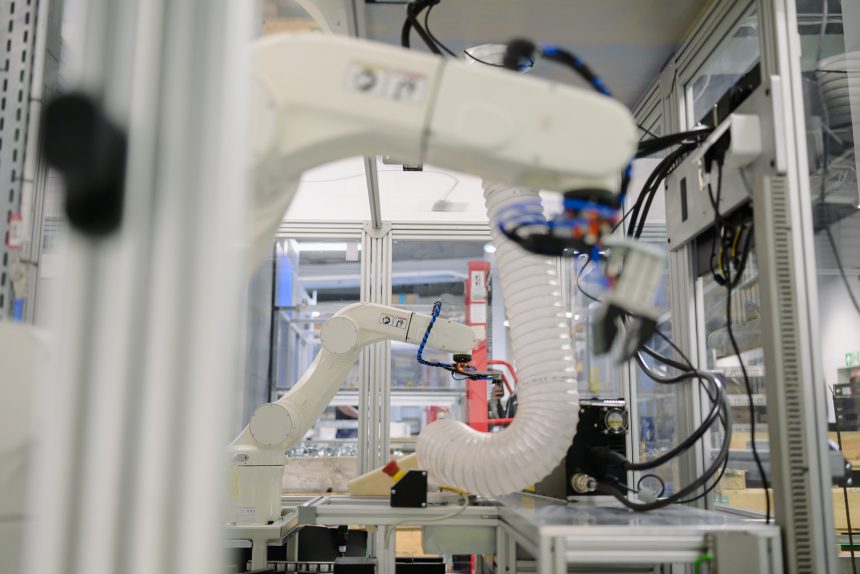

Robot przemysłowy jako elastyczny manipulator
Robot odbiera komponenty z systemu transportowego, przenosi je między stanowiskami i ustawia w pozycji wymaganej przez proces znakowania, kontroli lub pakowania. Powtarzalne pozycjonowanie ma kluczowe znaczenie dla jakości końcowego produktu.
Oznaczenie musi znaleźć się w określonym miejscu i zachować odpowiednią czytelność. System wizyjny również wymaga stabilnego położenia detalu, właściwego kąta obserwacji i powtarzalnych warunków oświetleniowych.
Dedykowane automaty MADevice są projektowane na podstawie rzeczywistego procesu klienta, dlatego dobór robota, chwytaka, przenośników oraz stanowisk uwzględnia geometrię detalu, masę, takt, liczbę wariantów i dostępne miejsce.
Automatyczne znakowanie i pełna identyfikowalność
Znakowanie komponentów może obejmować numer referencji, numer partii, datę produkcji, kod operatora, oznaczenie linii lub dane umożliwiające powiązanie produktu z konkretnym zleceniem.
Wykonanie tej operacji bezpośrednio w linii ogranicza ryzyko pominięcia lub zastosowania niewłaściwego oznaczenia. System pobiera dane z aktualnej receptury, przekazuje je do urządzenia znakującego, a następnie może zweryfikować rezultat za pomocą kamery.
Kontrola jakości 100% w czasie rzeczywistym
Jednym z najważniejszych elementów linii jest system wizyjny. Każdy detal może zostać sprawdzony pod kątem obecności wymaganych cech, poprawności położenia, kompletności, oznaczenia lub wybranych parametrów geometrycznych.
Niezgodny komponent jest automatycznie odseparowany, zanim trafi do opakowania. Jeżeli liczba kolejnych błędów przekroczy ustalony limit, system może zatrzymać proces i wygenerować alarm.
Kontrola prowadzona bezpośrednio w cyklu produkcyjnym ogranicza ryzyko wytworzenia dużej partii wadliwych wyrobów. Pozwala także szybciej wykryć problem w procesie poprzedzającym, na przykład nieprawidłowe ułożenie detalu, brak oznaczenia lub odchylenie wynikające z wcześniejszej operacji.
Skuteczna kontrola wizyjna wymaga jednak czegoś więcej niż zamontowania kamery. Konieczne jest właściwe oświetlenie, stabilne pozycjonowanie, odpowiednie tło i dobrze zdefiniowane kryteria oceny. Dlatego system wizyjny powinien być projektowany razem z mechaniką i automatyką stanowiska.
Etykietowanie, pakowanie i magazynowanie
Pakowanie jest jednym z etapów najbardziej podatnych na błędy ludzkie. Pomyłka może dotyczyć liczby sztuk, rodzaju opakowania, etykiety lub partii produkcyjnej.
Automatyczna linia zlicza komponenty, kontroluje kompletność opakowania i drukuje etykietę zgodną z aktualnym zleceniem. Gotowy pojemnik jest następnie przekazywany do systemu magazynowania z windami.
Magazyn wind pozwala wykorzystać przestrzeń w pionie i pełni funkcję bufora między produkcją a logistyką. System zna zajętość poszczególnych lokalizacji i może wskazać miejsce przechowywania konkretnej partii. Ogranicza to ryzyko wymieszania produktów i zmniejsza ruch operatorów oraz wózków w pobliżu linii.
Przykłady podobnych rozwiązań oraz zakres kompetencji zespołu można znaleźć na stronie poświęconej projektowaniu i budowie maszyn przemysłowych.
Najważniejsze korzyści biznesowe
Pierwszą korzyścią jest ograniczenie pracy manualnej na zmianie. Operator nie musi stale odbierać, przenosić i pakować komponentów. Może zostać skierowany do zadań wymagających większego doświadczenia, oceny lub elastycznego reagowania.
Drugim efektem jest stabilność czasu cyklu. Automat realizuje każdą operację według tej samej sekwencji, niezależnie od zmęczenia czy różnic w sposobie pracy poszczególnych osób.
Trzecia korzyść to poprawa jakości. Kontrola 100% ogranicza ryzyko wysłania niezgodnych komponentów, a automatyczne znakowanie i etykietowanie zmniejsza liczbę pomyłek identyfikacyjnych.
Dodatkową wartością są dane. System może rejestrować liczbę wyprodukowanych sztuk, czasy cyklu, wyniki kontroli, przyczyny zatrzymań i liczbę odrzuconych detali. Informacje te wspierają analizę OEE, planowanie przeglądów i działania doskonalące.
Automatyzacja poprawia również ergonomię i bezpieczeństwo. Ogranicza ręczne przenoszenie pojemników, powtarzalne ruchy oraz konieczność pracy w pobliżu aktywnych urządzeń.
Dlaczego warto wybrać rozwiązanie dedykowane?
Standardowa maszyna katalogowa sprawdza się w powtarzalnym, typowym procesie. W praktyce produkcyjnej często występują jednak niestandardowe komponenty, nietypowe opakowania, ograniczona przestrzeń lub konieczność współpracy z istniejącą myjką i systemem logistycznym.
W takich przypadkach linia powinna zostać zaprojektowana pod konkretny produkt i rzeczywiste warunki zakładu. Analiza obejmuje geometrię detalu, sposób chwytania, wymagany takt, liczbę wariantów, kryteria jakościowe, interfejsy z innymi maszynami i zasady bezpieczeństwa.
MADevice wywodzi się ze środowiska seryjnej produkcji elementów metalowych, dlatego projektanci znają realia tłoczni: presję na takt, zmienność procesu, wymagania jakościowe i ograniczenia przestrzeni. Dzięki temu celem projektu nie jest samo zainstalowanie robota, ale stworzenie stabilnego i mierzalnego procesu.
Automatyzacja od myjki do magazynu
Zautomatyzowana linia odbioru komponentów po myjce wysokociśnieniowej pokazuje, jak duży potencjał znajduje się między głównymi operacjami technologicznymi. Połączenie transportu, robotyki, znakowania, kontroli wizyjnej, pakowania i magazynowania pozwala uzyskać autonomiczny ciąg produkcyjny.
Komponent nie jest ręcznie przekazywany pomiędzy stanowiskami, a jego jakość i identyfikacja są kontrolowane przez cały proces. Efektem jest większa wydajność, powtarzalność, lepsza organizacja produkcji i mniejsze ryzyko reklamacji.
Zespół MADevice projektuje automaty, stanowiska robotyczne i kompletne linie technologiczne dopasowane do procesów, których nie można skutecznie obsłużyć za pomocą standardowych maszyn. Punktem wyjścia jest zawsze analiza problemu produkcyjnego, a celem – realna poprawa jakości, wydajności i kosztów procesu.
